一、概述

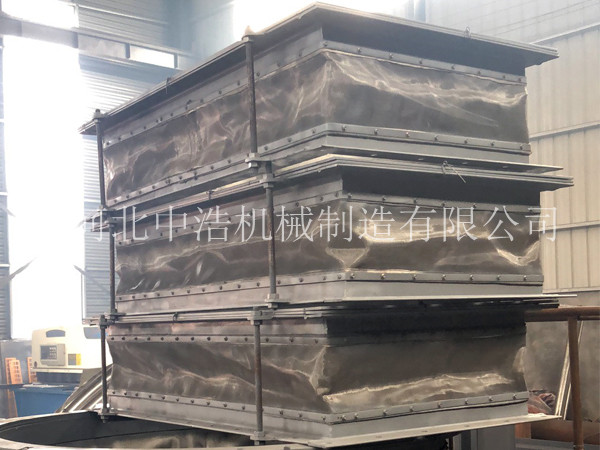

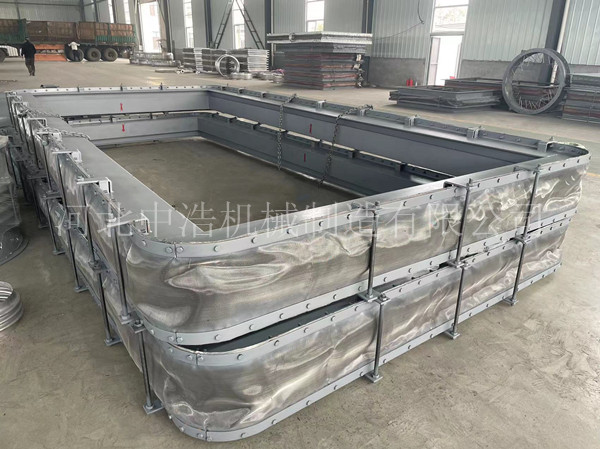

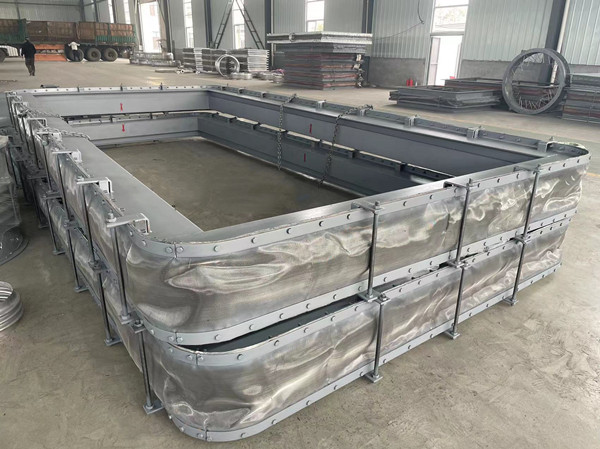

非金屬膨脹節是由柔性補償件、法蘭或者接管、保溫隔熱材料及螺栓拉桿等構成,可以在較小的尺寸范圍內提供較大的軸向、角向和側向位移。特性是無反推力,主體材料為玻璃纖維織物及其涂覆制品,無力的傳遞。使用非金屬膨脹節可簡化設計,避免使用大的支架,節省大量的材料和勞動力。繼而起到消聲減震(纖維織物和保溫棉本身具有吸聲減震的作用,能有效地減少鍋爐、風機等系統的噪聲和震動)的作用。同時具備優良的_、_和密封性能,采用有機硅、氟等高分子材料涂覆處理,具有優良的_、_和密封性能。安裝維修方便。
二、特點
非金屬膨脹節主要由柔性補償件(非金屬材料)、兩端連接件(法蘭或端管)、調整件(螺紋拉桿)及保溫隔熱材料組成。主要用于輸送粉塵、氣體、煙氣、煤氣及其它氣體的管道系統因溫度變化、機械振動及基礎下沉所引起的位移補償。
1.補償熱膨脹: 非金屬補償器(非金屬膨脹節)可以在較小的尺寸范圍內提供較大的多維方向補償。
2.補償安裝誤差: 由于管道連接中,系統誤差在所難免,非金屬膨脹節可以較好地消除安裝誤差。
3.消聲隔震: 纖維織物、保溫棉本身具有吸聲、隔絕震動傳遞的功能,能有效地減小鍋爐、風機等系統的噪聲和震動。
4.無反推力: 由于主體材料為纖維織物,無力的傳遞。用非金屬膨脹節可簡化設計。
5.密封性能好: 在各種介質作用下,具有良好的密封性。安裝維修方便。
三、材料
非金屬膨脹節材料非金屬膨脹節材料有:硅橡膠覆合玻璃布、氟橡膠涂層玻璃布、聚四氟乙烯壓膜玻璃布、三元乙丙膠涂層玻璃布、丁睛橡膠涂層玻璃布、聚四氟乙烯薄膜等單層或多層復合材料、陶瓷纖維防火布、硅酸鋁棉、不銹鋼絲纖維布、玻璃纖維布等。
四、應用范圍
1.燃氣輪機排氣管道
2.脫硫系統
3.各種工業的煙風道、排氣系統
4.燃煤鍋爐、循環硫化床鍋爐以及余熱鍋爐的煙風道
非金屬膨脹節的特點:
⑴可以補償多維方向。形式多樣,補償量大,壽命長;
⑵非金屬膨脹節能有效的補償或消除安裝誤差;
⑶非金屬膨脹節剛度低,彈性反力小;
⑷非金屬膨脹節適用溫度范圍高,抗腐蝕性能好;
⑸能有效地隔離震動和減小噪音;
非金屬膨脹節的用途廣泛應用于鋼鐵廠、冶煉廠、石油化工廠,火力發電廠、水泥廠及原子能電廠等排煙脫硫,除塵設備,空氣加熱,助流鼓風等設備的出入口處,它都大大優于金屬伸縮節,因此深得用戶的一致好批評,得到大力推廣應用。
